Гайка М 12 оц кл 8 DIN 6923(насечки)
- Диаметр, мм
- 12
- Класс прочности
- 8
- Покрытие
- Оцинкованный
- Стандарт
- DIN 6923
- Фасовка по прайсу
- 25
- Масса 1000 шт., кг
- 20
Изображение показывает тип крепежа. Исполнение определяется параметрами позиции. Условия поставки и наличие подтвердит менеджер.
Рассчитать массу крепежа →Описание и технические таблицы
гайка с фланцем DIN 6923

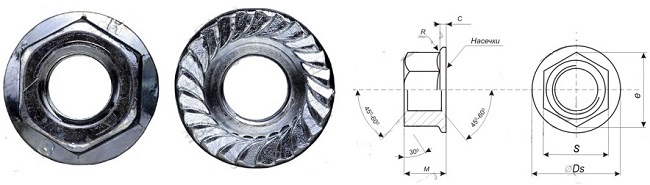

Гайка шестигранная с фланцем DIN 6923
DIN 6923 Гайка шестигранная с фланцем, диаметр от М4 до М20, аналоги EN 1661, ISO 4161. Фланец гайки имеет плоскую поверхность. Для стопорения крепёжного соединения нижняя часть фланца может изготавливаться с насечками
Размеры шестигранных гаек с фланцем DIN 6923 (EN 1661) в мм
| d | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 |
| d2 | 10 | 11,8 | 14,2 | 17,9 | 21,8 | 26 | 29,9 | 34,5 | 42,8 |
| m | 4,65 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
| s | 7 | 8 | 10 | 13 | 15 | 18 | 21 | 24 | 30 |
Обозначения:
d - номинальный диаметр резьбы
dc - диаметр фланца
m - высота гайки
s - размер гайки под ключ
Материалы:
- Сталь:6, 8, 10, 12 (класс прочности для гаек).
- Сталь с покрытием: гальваническая оцинковка, газо-термическое цинкование напылением.
- Нержавеющая сталь: А2, А4.
| Обозначение | М5 | M6 | M8 | M10 | M12 | M14 | M16 |
| С, мм | 1 | 1,1 | 1,2 | 1,5 | 1,8 | 2,1 | 2,4 |
| R, мм | 0,3 | 0,36 | 0,48 | 0,6 | 0,72 | 0,88 | 0,96 |
| Ds, мм | 11,8 | 14,2 | 17,9 | 21,8 | 26 | 29,9 | 34,5 |
| е, мм | 8,79 | 11,05 | 14,38 | 18,9 | 21,1 | 24,4 | 26,75 |
| М, мм | 4,70-5,00 | 5,70-6,00 | 7,60-8,00 | 9,60-10,00 | 11,60-12,00 | 13,30-14,00 | 15,30-16,00 |
| S, мм | 7,78-8,00 | 9,78-10,00 | 12,73-13,00 | 16,73-17,00 | 18,67-19,00 | 21,67-22,00 | 23,67-24,00 |
| номинальный вес 1000 шт., кг | 1,79 | 3,21 | 7,14 | 11,90 | 20,00 | 35,71 | 40,32 |
